规格型号：20——600大卡
热效率：92%
适用燃料：燃油、气、甲醇、
应用范围：化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥、沥青、金属、木材加工、造纸印刷等

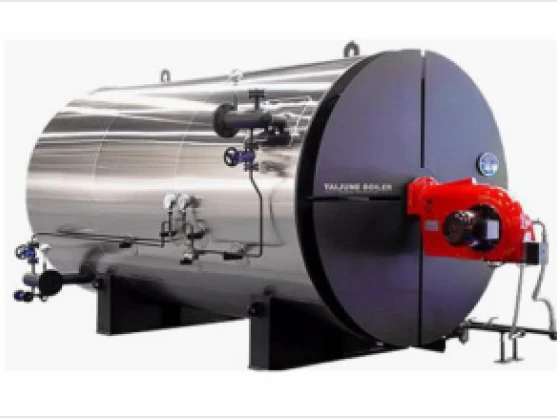

产品介绍
有机热载体炉是一种新型的**锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且 不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料，以导热油为 介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运 行进行高精密控制工作。系统热利用率高，运行维修方便，是一种*****、节能的理想优选供热设备。
性能优势
1、液相循环供热，无冷凝排放热损失，供热系统热效率高。
2、获得低压高温热介质，调节方便，供热均匀，可以满足**的工艺温度。
3、工作介质受热及放热和温度升降对体积的变化，在系统内有补偿技术措施。
4、循环供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。
5、大直径燃烧室：锅炉燃烧室由大直径盘管组成，燃料燃烧空间足，燃烧完全，热效率高。
6、*佳盘管设计：炉体内、外螺旋盘管采用多头、小管径钢管制成，盘管的热膨胀性能好、应力低、安全可靠。
7、*佳流程设计：烟气三回程，介质流经内外盘管，流速均匀，运行安全、稳定。
8、出力足：受热面布置合理，面积大，传热效果好，效率高、出力稳定充足。
9、多功能安全防爆装置：炉体尾部设有与炉膛连通的防爆装置，泄放燃料在炉膛中发生剧烈爆燃时，sh瞬间产生的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查、维护方便。
10、y烟箱密封独特：炉盖采用整体结构，多级迷宫式密封，密封工艺和材料特制，压缩性好，完全隔阻烟气的泄露，可重复使用。
11、自动控制措施完善：出油温度控制**，介质温度、压力及超烟设置多重控制保护，确保运行安全可靠。
12、自动控制水平**：锅炉控制器采用西门子/德力西电器元件，性能可靠。具有液晶显示中英文菜单型，人机对话远程控制的触摸屏型。
技术参数
| 数据型号参数 | YY(Q)W-300Y(Q)(25) | YY(Q)W-350Y(Q)(35) | YY(Q)W-600Y(Q)(50) | YY(Q)W-900Y(Q)(75) | YY(Q)W-1200Y(Q)(100) | YY(Q)W-1500Y(Q)(125) | YY(Q)W-1800Y(Q)(150) | YY(Q)W-2400Y(Q)(200) | YY(Q)W-3000Y(Q)(250) | YY(Q)W-3500Y(Q)(300) | YY(Q)W-4000Y(Q)(350) | YY(Q)W-4600Y(Q)(400) | YY(Q)W-6000Y(Q)(500) | YY(Q)W-7100Y(Q)(600) | |
| 额定热功率KW | 300 | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2400 | 3000 | 3500 | 4100 | 4800 | 6000 | 7100 | |
| 热效率% | ≥90 | ||||||||||||||
| 设计工作压力MPa | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.1 | 1.1 | 1.1 | |
| 介质*高温度℃ | 320 | ||||||||||||||
| 炉内容油量m³ | 0.21 | 0.25 | 0.28 | 0.44 | 0.7 | 1 | 1.48 | 2.2 | 3.5 | 4.7 | 5.7 | 7.2 | 8.5 | 9.5 | |
| 循环油量m³/h | 40 | 40 | 60 | 80 | 100 | 100 | 150 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | |
| 配管连接口径DN | 100 | 100 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | |
| 全套系统装机容量KW | 17 | 17 | 27 | 40 | 40 | 42 | 45 | 70 | 70 | 85 | 85 | 85 | 100 | 100 | |

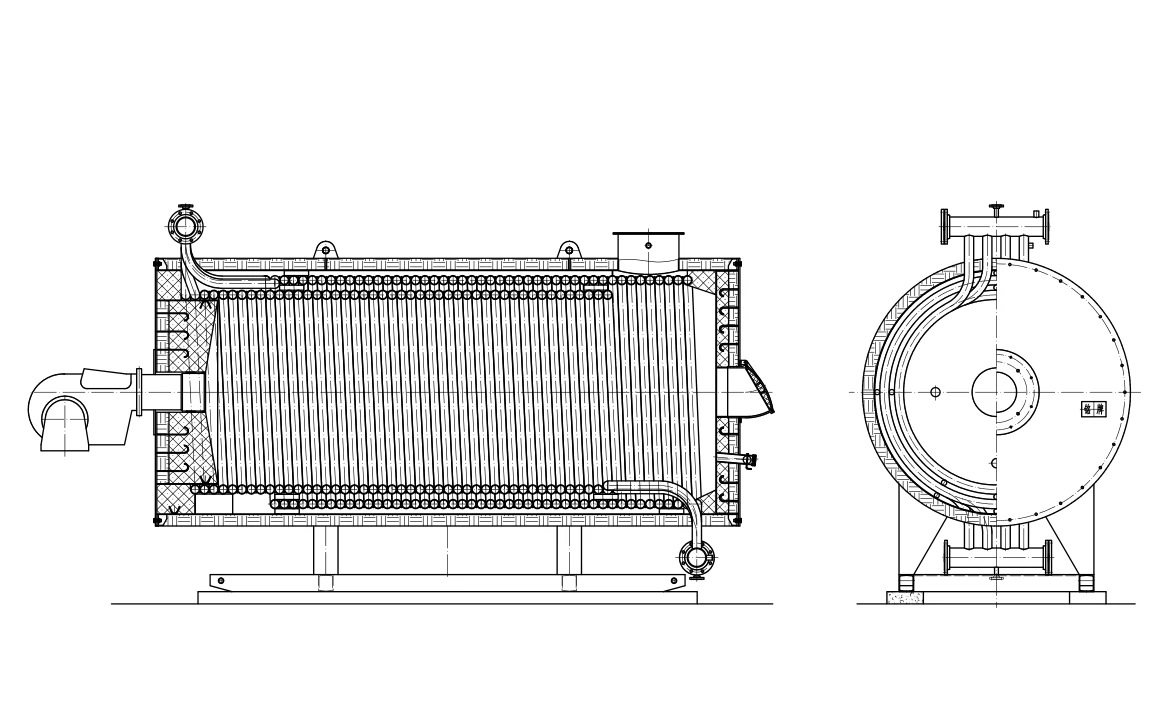

| 外型尺寸mm | A | 1016 | 1016 | 1216 | 1416 | 1716 | 1716 | 2000 | 2000 | 2320 | 2500 | 2520 | 3080 | 3220 | 3400 |
| L1 | 2050 | 2350 | 3050 | 3290 | 3300 | 3900 | 4400 | 5100 | 5300 | 6000 | 6200 | 6400 | 8000 | 8400 | |
| L2 | 2650 | 3000 | 3550 | 3800 | 4065 | 4665 | 4900 | 5900 | 6200 | 6900 | 7200 | 7400 | 9000 | 9400 | |
| L3 | 300 | 300 | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 400 | 450 | 450 | 450 | |
| L4 | 500 | 500 | 350 | 370 | 600 | 620 | 400 | 650 | 700 | 700 | 700 | 750 | 750 | 750 | |
| H1 | 900 | 900900 | 1000 | 1350 | 1350 | 1500 | 1500 | 1700 | 1700 | 1700 | 1800 | 2000 | 2400 | 2600 | |
| H2 | 750 | 750 | 920 | 1010 | 1100 | 1100 | 1200 | 1300 | 1450 | 1450 | 1550 | 1760 | 1800 | 1852 | |
| H3 | 700 | 700 | 820 | 930 | 1100 | 1050 | 1250 | 1200 | 1400 | 1400 | 1500 | 1700 | 1800 | 1900 | |
| H4 | 650 | 650 | 810 | 900 | 950 | 950 | 1100 | 1100 | 1300 | 1300 | 1400 | 1600 | 1800 | 1890 | |
| 设备总重Kg | 1750 | 1950 | 3580 | 4290 | 4900 | 5450 | 6550 | 11400 | 14600 | 16600 | 25000 | 28200 | 30760 | 35340 | |
| 基本尺寸mm | 890 | 1190 | 1750 | 1770 | 2000 | 2470 | 2620 | 3700 | 3900 | 4600 | 4820 | 5000 | 6600 | 7000 | |
| 1150 | 1450 | 2000 | 2100 | 2300 | 2750 | 3450 | 4000 | 4200 | 4900 | 5100 | 5300 | 6900 | 7300 | ||
| 700 | 700 | 720 | 880 | 1150 | 1150 | 1120 | 1300 | 1500 | 1500 | 1600 | 1800 | 2200 | 2400 | ||
| 1100 | 1100 | 900 | 1100 | 1550 | 1510 | 1600 | 1700 | 1900 | 1900 | 2000 | 2200 | 2600 | 2500 | ||
| 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | ||
工作原理
