卧式燃生物质有机热载体炉
产品介绍
规格型号：700——3500
热效率：85%
适用燃料：生物质颗粒
应用范围：化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥、沥青、金属、木材加工、造纸印刷等
产品介绍
有机热载体炉是一种新型的**锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且 不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料，以导热油为 介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运 行进行高精密控制工作。系统热利用率高，运行维修方便，是一种*****、节能的理想优选供热设备。
性能优势
1、 不同燃料适应性强
燃烧设备与上炉体分开设计，可根据固体燃料的不同性质单独设计炉膛结构；
2、 炉排结构多样性
本结构炉排有固定及活动两种形式，根据燃料性质可采用人工或机械上料。
3、 大直径燃烧室
锅炉燃烧室由立式大直径圆盘管组成，盘管结构有串联或并联，燃料燃烧空间足，燃烧完全，热效率高。
4、 *佳盘管设计
炉体内、外螺旋盘管采用多头、小管径钢管制成，盘管的热膨胀性能好、应力低、安全可靠。
5、*佳流程设计
烟气三回程，介质流经内、外盘管，流速均匀，运行安全、稳定。
6、 出力充足 受热面布置合理，面积大、传热效果好，效率高，出力稳定、充足。
7、自动控制措施完善 出油温度控制**，介质温度、压力及超烟温设置多重控制保护，确保运行安全可靠。
8、自动控制水平** 锅炉控制器采用西门子/德力西电气元件，性能可靠。
技术参数
| 型号 | YLL-700MA | YLL-1000MA | YLL-1200MA | YLL-1400MA | YLL-1800MA | YLL-2400MA | YLL-3000MA | YLL-3500MA | |
| 额定热功率(kw) | 700 | 1000 | 1200 | 1400 | 1800 | 2400 | 3000 | 3500 | |
| 热效率(%) | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | |
| 设计压力(Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| 工作压力(Mpa) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| *高工作温度(C) | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | ＜350 | |
| 炉内容油量(m3/h) | 0.6 | 0.8 | 1 | 1.2 | 1.6 | 2.1 | 2.5 | 3 | |
| 循环油量(m3/h) | 60 | 100 | 100 | 100 | 100 | 160 | 160 | 200 | |
| 配管连接口径(DN) | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | |
| 外形 | L(mm) | 4830 | 4830 | 5300 | 5650 | 5650 | 6000 | 6000 | 6200 |
| 尺寸 | W(mm) | 2500 | 2500 | 2620 | 2650 | 2700 | 2700 | 2800 | 2800 |
| H(mm) | 5500 | 5500 | 5700 | 6000 | 6400 | 6400 | 6500 | 6500 | |
| 参考重量(t) | 17.5 | 18 | 19 | 20 | 22 | 25 | 26 | 30 | |

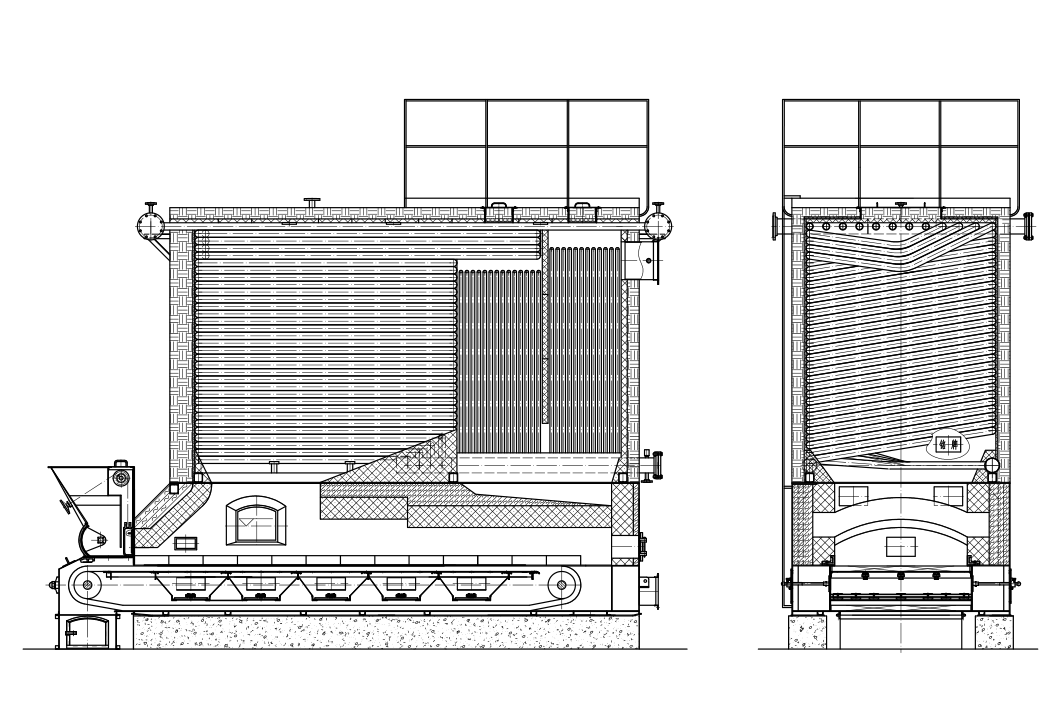

工作原理
