规格型号：0.35——14MW
热效率：91——95%
适用燃料：燃甲醇（醇基燃料）
应用范围：供暖，集中供热、用热水等
产品介绍
CWNS系列全自动燃甲醇（醇基燃料）热水锅炉（实用新型**），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到*佳传热效果；采用与锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供水、供暖、自控恒温系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是*新开发的**产品。
性能优势
1、太锅锅炉**产品
卧式内燃三回程全湿背设计，100%波纹炉胆，具有良好的热伸缩性，水冷回燃室，回燃室与后管板扳边对接，应力*低，质量更可靠。
2、大直径波纹炉胆
锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热量及热膨胀，，辐射受热面大。
3、热力充足
锅炉受热面积按大于26平方/每吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。
4、蒸汽品质
锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定，热水空间容积大，水温平衡。
5、多功能安全防爆装置
锅炉后板上设有与炉膛连通的防爆装置，防止燃料在炉膛内发生剧烈爆燃时，泄放瞬间的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查，维护方便。
6、安全降水时间足
锅炉的燃烧室地位布置，水位确定符合国家规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。
7、锅炉检修方便
锅炉顶部设有人孔，锅炉前后部下方设有手孔装置，便于炉内装置及锅炉底部的检查、清理。
8、前后烟箱密封独特
烟箱采用双开式烟箱门，开启方便，多级迷宫式密封， 密封材料特制，压缩性能好，完全隔阻烟气的泄漏，可重复使用。
9、压力、水位保护可靠
锅炉压力、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。
10、自动控制水平**
锅炉控制器采用西门子、德力西电器元件，性能可靠。具有液晶屏显示的中英文菜单型，人机对话远程控制的触摸屏型。
技术参数
| 项目/型号 | CWNS/WNS系列热水锅炉 | ||||||||||||||
| 额定发热量 （MW） | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 | 2.8 | 3.5 | 4.2 | 5.6 | 7 | 8.4 | 10.5 | 12.6 | 14 | |
| 工作压力（MPa） | 常压/承压 | ||||||||||||||
| 出水温度（℃） | 85/115 | ||||||||||||||
| 回水温度（℃） | 60/70 | ||||||||||||||
| 锅炉热效率（%） | 91-95 | ||||||||||||||
| 给水温度（℃） | 20 | ||||||||||||||
| 燃料耗量 | 甲醇、(醇基燃料)（Kg/h） | 40 | 70 | 105 | 140 | 210 | 280 | 350 | 420 | 560 | 700 | 840 | 1050 | 1300 | 1400 |
| 锅炉运输外形尺寸 | 长（mm） | 2800 | 3500 | 4100 | 4500 | 4700 | 4550 | 5700 | 6300 | 7000 | 7200 | 7840 | 8100 | 8230 | 8250 |
| 宽（mm） | 1600 | 1600 | 1900 | 2000 | 2110 | 2210 | 2500 | 600 | 2700 | 2800 | 2860 | 3100 | 3100 | 3400 | |
| 高（mm） | 2000 | 2100 | 2310 | 2360 | 2470 | 2580 | 2800 | 2900 | 3200 | 3300 | 3300 | 3400 | 3400 | 3550 | |
| 总耗电量（KW） | 2.3 | 6.7 | 11 | 13.5 | 19 | 21 | 23.5 | 26 | 37 | 37 | 42 | 45 | 52 | 52 | |
| 烟囱直径（mm） | 250 | 350 | 430 | 450 | 450 | 550 | 650 | 650 | 800 | 800 | 900 | 900 | 1200 | 1200 | |
| 运输重量（t） | 3.2 | 4.7 | 4.8 | 5.4 | 8 | 9.78 | 13.4 | 15.4 | 17.4 | 17.4 | 23.8 | 30 | 31.6 | 34.5 | |
| 供暖面积（㎡） | 3000 | 6000 | 9000 | 12000 | 18000 | 24000 | 30000 | 36000 | 48000 | 60000 | 72000 | 90000 | 108000 | 120000 | |
| 供热水量（t） | 7 | 15 | 22 | 30 | 45 | 60 | 75 | 90 | 120 | 150 | 180 | 225 | 270 | 300 | |

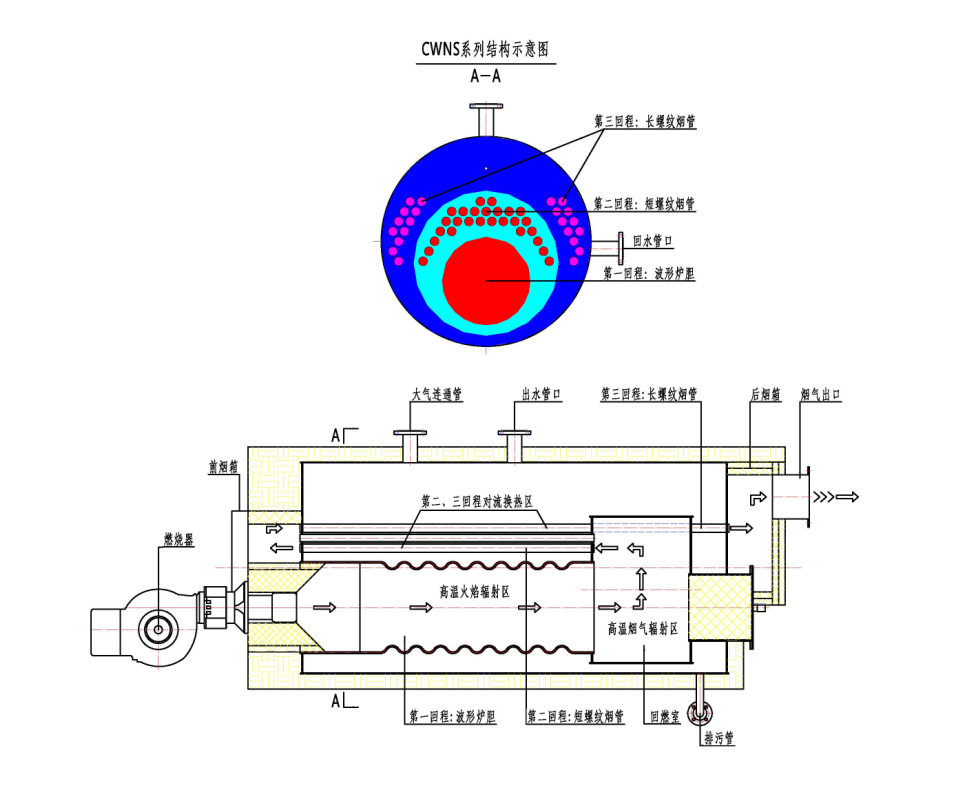

工作原理
