规格型号：0.5——20吨
热效率：91——95%
适用燃料：燃甲醇（醇基燃料）
应用范围：医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸、木材加工、宾馆，酒店、制衣等。
产品介绍
WNS系列全自动燃甲醇（醇基燃料）蒸汽锅炉（实用新型**），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到*佳传热效果；采用与锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供汽（供水）系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是*新开发的**产品。
性能优势
1、太锅锅炉**产品
卧式内燃三回程全湿背设计，100%波纹炉胆，具有良好的热伸缩性，水冷回燃室，回燃室与后管板扳边对接，应力*低，质量更可靠。
2、大直径波纹炉胆
锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热量及热膨胀，，辐射受热面大。
3、热力充足
锅炉受热面积按大于25平方/每吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。
4、蒸汽品质
锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定，蒸汽空间容积大，汽水界面与蒸汽出口净距离高，蒸汽湿度小。
5、多功能安全防爆装置
锅炉后板上设有与炉膛连通的防爆装置，防止燃料在炉膛内发生剧烈爆燃时，泄放瞬间的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查，维护方便。
6、安全降水时间足
锅炉的燃烧室地位布置，水位确定符合国家规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。
7、锅炉检修方便
锅炉顶部设有人孔，锅炉前后部下方设有手孔装置，便于炉内装置及锅炉底部的检查、清理。
8、前后烟箱密封独特
烟箱采用双开式烟箱门，开启方便，多级迷宫式密封， 密封材料特制，压缩性能好，完全隔阻烟气的泄漏，可重复使用。
9、压力、水位保护可靠
锅炉压力、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。
10、自动控制水平**
锅炉控制器采用西门子、德力西电器元件，性能可靠。具有液晶屏显示的中英文菜单型，人机对话远程控制的触摸屏型。
技术参数
| 型号/项目/参数 | WNS0.5-0.4(0.7)-Y(Q) | WNS0.7-0.4(0.7)-Y(Q) | WNS1-0.7(1.25)-Y(Q) | WNS1.5-1.25-Y(Q) | WNS2-1.25-Y(Q) | WNS3-1.25-Y(Q) | |
| 额定热功率(MW) | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | |
| 额定工作压力（MPa） | 0.4（0.8） | 0.4（0.8） | 0.8（1.0） | 1 | 1 | 1.25 | |
| 蒸汽温度（℃） | 151（170） | 170（193） | 193 | 193 | 193 | ||
| 设计效率（%） | 91%-95% | ||||||
| 水容积（m3） | 1.2 | 1.56 | 2.1 | 2.7 | 2.7 | 5.9 | |
| 满水重量（t） | 4.48（5） | 5.76（6.2） | **8（7.1） | 8（8.4） | 8（8.4） | 16（16.8） | |
| 耗电功率(KW) | 3.6 | 3.6 | 5.9 | 15.8 | 17.7 | 19.7 | |
| 电源（V） | 380 | ||||||
| 适用燃料 | 轻油、天然气、重油、城市煤气、石油液化气 | ||||||
| 甲醇（醇基燃料）耗量 kg/h | 35 | 49 | 70 | 105 | 140 | 210 | |
| 长×宽×高（mm） | 2650×1600×1700 | 2650×1600×1800 | 3650×1800×1800 | 5200×2300×2400 | 5200×2300×2400 | 5570×3200×2670 | |
| 安装尺寸 | 进/出口阀口径（mm） | 50 | 65 | 65 | 65 | 65 | 100 |
| 排污阀口径（mm） | 40 | 40 | 40 | 40 | 40 | 40 | |
| 安全阀口径（mm） | 40 | 2×40 | 2×40 | 2×50 | 2×50 | 2×65 | |
| 烟囱口径ф（mm） | 250 | 300 | 320 | 360 | 360 | 360 | |

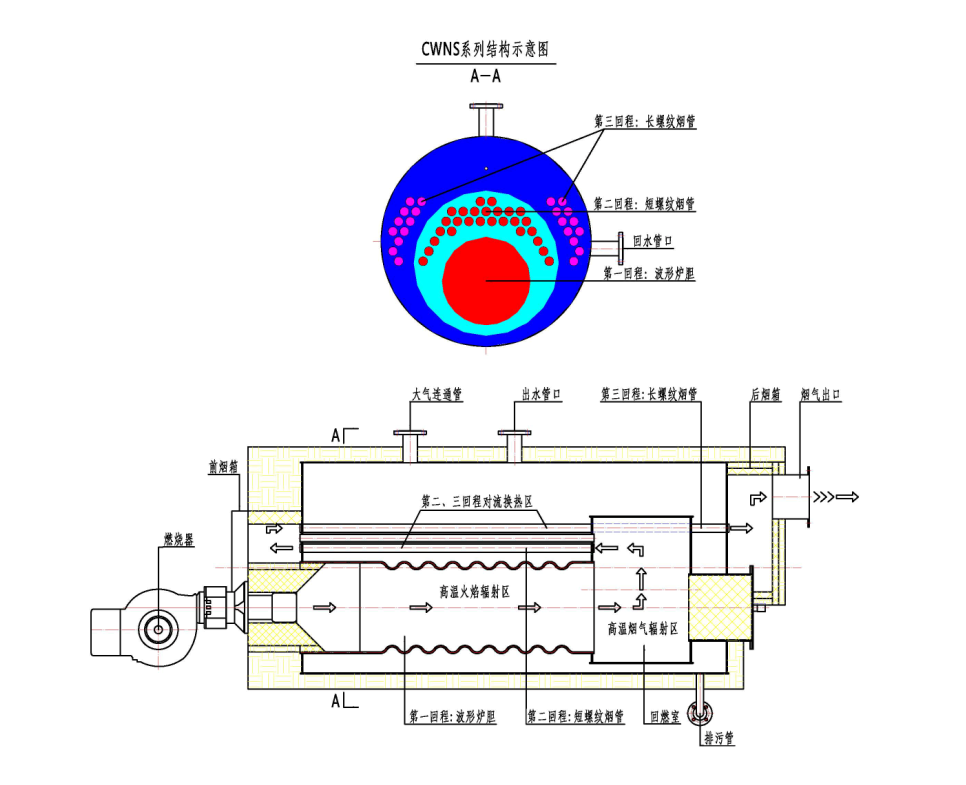

工作原理
