规格型号：0.5-20T
热效率：91%-95%
适用燃料：天然气、液化气、城市煤气、柴油、重油
应用范围：医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸、木材加工、宾馆，酒店、制衣等。
产品介绍
WNS系列全自动燃油（气）蒸汽锅炉（实用新型**），采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命；全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，保证高温烟气在炉内的热交换时间，达到*佳传热效果；采用与锅炉完全匹配的高性能燃烧机，进行全面自动调节，使燃烧充分，节省燃料，降低污染；采用高保温性能的超细玻璃棉，散热损失更小；采用智能化节能控制系统，对锅炉及供汽（供水）系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是*新开发的**产品。
性能优势
1、采用双锅筒“D”型布置，结构紧凑，占地面积小，火焰充满度好。
2、炉膛采用膜式水冷壁结构，锅炉整体采用全封闭焊接结构的气密性内护板，炉墙密封性好。
3、锅炉布置受热面面积大，设计有足够大的汽水空间，保证锅炉参数稳定。
4、尾部布置有烟气冷凝回收装置，能有效控制排烟温度，锅炉热效率高。
5、采用高热阻材料作为绝热层，保温性能良好。锅炉外层采用压制护板，外观美观、漂亮。
6、采用快装结构，整台锅炉设计在钢性很强的底座上，安装运输方便。
7、炉膛设有检查孔，为使用、维修提供了极大方便。炉顶设有防爆门。
8、采用全自动燃烧器，给水采用连续电动调节，燃烧效率高。并具有多重保护功能，运行安全可靠。
技术参数
| 项目型号 | SZS系列 | ||||||||||
| 额定蒸发量（t/小时） | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 35 | |
| 额定蒸汽压力（Mpa) | 1.0 1.25 1.6 2.5 | ||||||||||
| 饱和蒸汽温度（°C) | 184 194 204 224 | ||||||||||
| 锅炉热效率% | 90%——92% | ||||||||||
| 燃料耗量 | 柴油Kg/h | 261.3 | 327 | 392.5 | 523.2 | 654 | 784.8 | 981 | 1117 | 1310 | 2710 |
| 重油Kg/h | 278 | 347.5 | 417 | 556 | 695 | 834 | 1042.5 | 1251 | 1390 | 2880 | |
| 天然气m³/h | 317.2 | 396.5 | 475.8 | 634.4 | 793 | 951.6 | 1189.5 | 1427.4 | 1586 | 3285 | |
| 液化气m³/h | 116 | 145 | 174 | 232 | 290 | 348 | 435 | 522 | 580 | 1200 | |
| 城市煤气m³/h | 674 | 812.5 | 1011 | 1348 | 1685 | 2022 | 2527.5 | 3033 | 3370 | 6980 | |
| 外形尺寸 | 长（mm) | 5600 | 5800 | 6200 | 6400 | 7000 | 7840 | 8100 | 8230 | 8920 | 13200 |
| 宽（mm) | 2600 | 2600 | 2700 | 2700 | 3000 | 3400 | 3400 | 3590 | 3590 | 5800 | |
| 高（mm) | 3400 | 3400 | 3400 | 3400 | 3450 | 3450 | 4100 | 4290 | 4290 | 6580 | |
| 主蒸汽出口（DN） | 100 | 125 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | |
| 烟囱直径(mm) | 550 | 650 | 650 | 800 | 800 | 900 | 900 | 1200 | 1200 | 1800 | |
| *大件运输重量（T） | 26.1 | 28.5 | 30.3 | 32.6 | 34.6 | 38.9 | 5.8 | 6.2 | 6.8 | 12.9 | |
| 结构形式 | 快装散装 | ||||||||||

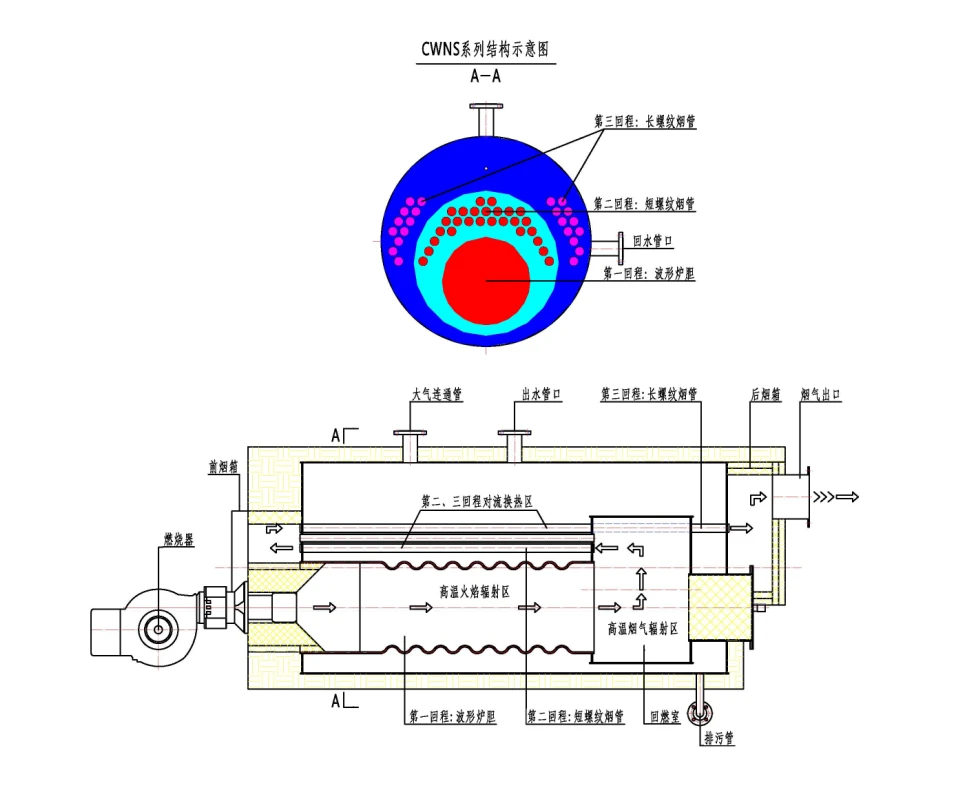

工作原理
